Ei! Como fornecedor de trocadores de calor com gaxetas, muitas vezes sou questionado sobre como calcular a área de transferência de calor desses dispositivos bacanas. É um aspecto crucial, especialmente para quem procura otimizar os seus sistemas de troca de calor. Vamos mergulhar de cabeça e detalhar passo a passo.
Por que a área de transferência de calor é importante?
Em primeiro lugar, é importante entender por que calcular a área de transferência de calor é tão importante. A área de transferência de calor afeta diretamente a eficiência de um trocador de calor gaxetado. Uma área maior significa mais espaço para a transferência de calor entre os fluidos quentes e frios. Isso pode levar a um melhor desempenho, menor consumo de energia e, em última análise, economia de custos. Então, acertar é fundamental.
Fatores que afetam a área de transferência de calor
Antes de começarmos a calcular, precisamos considerar alguns fatores que influenciam a área de transferência de calor. Estes incluem a taxa de fluxo dos fluidos, a diferença de temperatura entre os fluidos quentes e frios, o tipo de fluido (sua viscosidade, calor específico, etc.) e o coeficiente geral de transferência de calor.
- Taxa de fluxo: A velocidade com que os fluidos quentes e frios fluem através do trocador de calor afeta a quantidade de calor que pode ser transferida. Taxas de fluxo mais altas geralmente significam mais transferência de calor, mas também aumentam a queda de pressão, o que pode ser um desafio.
- Diferença de temperatura: Uma maior diferença de temperatura entre os fluidos quentes e frios conduz a uma maior transferência de calor. Quanto maior a diferença, mais rápido o calor passará do fluido quente para o frio.
- Propriedades de Fluidos: Diferentes fluidos têm diferentes capacidades de conduzir calor. Por exemplo, a água tem um calor específico relativamente elevado e uma boa condutividade térmica em comparação com alguns óleos. Isso significa que ele pode transportar mais calor por unidade de massa e transferi-lo com mais facilidade.
- Coeficiente de transferência de calor: Esta é uma medida de quão bem o calor é transferido através das placas do trocador de calor. Depende do desenho das placas, do tipo de junta utilizada e das propriedades do fluido.
A Fórmula Básica
A maneira mais comum de calcular a área de transferência de calor de um trocador de calor gaxetado é usando a seguinte fórmula:
$Q = U \ves A \vezes \Delta T_{lm}$
Onde:
- $Q$ é a taxa de transferência de calor (em watts ou BTU/hora). Esta é a quantidade de calor que precisa ser transferida entre os fluidos quentes e frios.
- $U$ é o coeficiente geral de transferência de calor (em $W/(m^2 \cdot K)$ ou $BTU/(hr \cdot ft^2 \cdot ^{\circ}F)$). Representa o efeito combinado da condução através das placas e da convecção em ambos os lados das placas.
- $A$ é a área de transferência de calor (em $m^2$ ou $ft^2$), que é o que estamos tentando encontrar.
- $\Delta T_{lm}$ é a diferença média logarítmica de temperatura (em $K$ ou $^{\circ}F$). Leva em consideração a variação da diferença de temperatura ao longo do comprimento do trocador de calor.
Calculando a taxa de transferência de calor ($Q$)
A taxa de transferência de calor pode ser calculada usando a seguinte equação:
$Q = m \vezes c_p \vezes \Delta T$
Onde:
- $m$ é a taxa de fluxo de massa do fluido (em kg/s ou lb/h).
- $c_p$ é a capacidade de calor específico do fluido (em $J/(kg \cdot K)$ ou $BTU/(lb \cdot ^{\circ}F)$).
- $\Delta T$ é a mudança de temperatura do fluido (em $K$ ou $^{\circ}F$).
Por exemplo, digamos que temos um fluxo de água quente com vazão mássica de 10 kg/s, capacidade térmica específica de 4.200 J/(kg·K) e esfria de 80°C a 60°C. A taxa de transferência de calor seria:
$Q = 10 \ kg/s \vezes 4200 \ J/(kg \cdot K) \vezes (80^{\circ}C - 60^{\circ}C)$
$Q = 840000 \J/s = 840 \kW$
Calculando a diferença logarítmica de temperatura média ($\Delta T_{lm}$)
A diferença média logarítmica de temperatura é calculada usando a seguinte fórmula:
$\Delta T_{lm} = \frac{\Delta T_1 - \Delta T_2}{\ln(\frac{\Delta T_1}{\Delta T_2})}$
Onde:
- $\Delta T_1$ é a diferença de temperatura entre os fluidos quente e frio em uma extremidade do trocador de calor.
- $\Delta T_2$ é a diferença de temperatura entre os fluidos quentes e frios na outra extremidade do trocador de calor.
Por exemplo, se o fluido quente entra a 80°C e sai a 60°C, e o fluido frio entra a 20°C e sai a 40°C, então:
$\Delta T_1 = 80^{\circ}C - 20^{\circ}C = 60^{\circ}C$
$\Delta T_2 = 60^{\circ}C - 40^{\circ}C = 20^{\circ}C$
$\Delta T_{lm} = \frac{60^{\circ}C - 20^{\circ}C}{\ln(\frac{60^{\circ}C}{20^{\circ}C})} \aprox 36,4^{\circ}C$
Cálculo do coeficiente geral de transferência de calor ($U$)
O coeficiente geral de transferência de calor é um pouco mais complicado de calcular porque depende de muitos fatores. Pode ser estimado com base em dados experimentais ou usando correlações encontradas em livros de engenharia. Como um guia aproximado, para um trocador de calor vedado com água como fluido, o coeficiente geral de transferência de calor pode variar de 1.000 a 5.000 $W/(m^2 \cdot K)$.
Juntando tudo
Agora que temos todos os valores, podemos reorganizar a fórmula para resolver a área de transferência de calor ($A$):
$A = \frac{Q}{U \vezes \Delta T_{lm}}$
Usando os exemplos anteriores, se $Q = 840 \ kW = 840000 \ W$, $U = 2.000 \ W/(m^2 \cdot K)$ e $\Delta T_{lm} = 36,4^{\circ}C = 36,4 \ K$, então:
$A = \frac{840000 \ W}{2000 \ W/(m^2 \cdot K) \vezes 36,4 \ K} \aproximadamente 11,5 \ m^2$
Escolhendo o trocador de calor com gaxeta correto

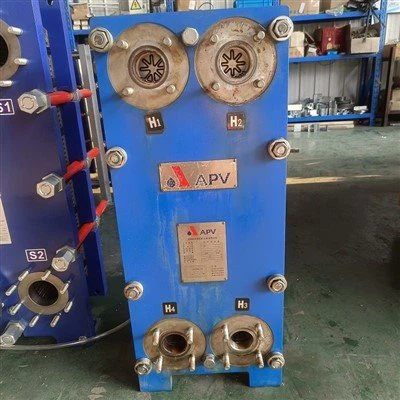

Depois de calcular a área de transferência de calor, é hora de escolher o trocador de calor vedado correto para sua aplicação. Na nossa empresa, oferecemos uma ampla gama deTrocadores de calor de placas e juntaspara atender às suas necessidades específicas. NossoApv Phemodelos são conhecidos por sua alta eficiência e confiabilidade. E claro, temos uma variedade deJuntas Phepara garantir uma vedação adequada e evitar vazamentos.
Conclusão
O cálculo da área de transferência de calor de um trocador de calor gaxetado é um passo importante no projeto de um sistema de troca de calor eficiente. Ao considerar os fatores que afetam a transferência de calor, usar as fórmulas corretas e escolher o equipamento certo, você poderá otimizar o desempenho do seu sistema e economizar energia. Se você tiver alguma dúvida ou precisar de ajuda com suas necessidades de trocador de calor, não hesite em entrar em contato. Estamos aqui para ajudá-lo a encontrar a melhor solução para sua aplicação.
Referências
- Incropera, FP e DeWitt, DP (2002). Fundamentos de transferência de calor e massa. John Wiley e Filhos.
- Kays, WM e Londres, AL (1998). Trocadores de calor compactos. McGraw-Hill.
